打滑監測開關（皮帶打滑保護）說明書
打滑監測開關（皮帶打滑保護）
打滑監測開關（皮帶打滑保護）
皮帶打滑開關適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業
工作原理
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
參考型號
型號含義： ZL-單位代號;SJ-產品代號;口-產品序號
技術指標
1.使用環境條件
a.環境溫度 -15℃～ +70℃;b.相對濕度 不大于 80%
2.主要技術參數
a.工作電壓 AC 220V±10% 50Hz
b.輸入信號 10mV～10V
c.測速范圍 20～999/min
d.整機功耗 <15W
e.觸點容量 AC 380V 2A
結構特性
1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。
安裝說明
1.控制箱安裝在室內墻壁上，防止激烈振動；1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。
安裝說明
2.通電正常后，將待測帶速用拔碼盤預置出來。（應將帶速通過從動滾簡的直徑折算成轉速，拔碼盤所預置實際是轉速）數碼管顯示值為轉速，單位為r/min;
3.齒盤應固定在從動滾筒的軸上，傳感器采用支架安裝在軸端底座上。
注：開機至帶速正常之間不應投入或投入無效。
4.控制箱下部有一組接線端子，接線即可。傳感器至控制箱應選用屏蔽電纜連接。

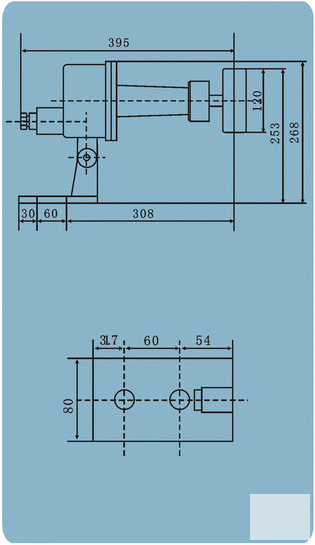

安裝尺寸圖
