拉繩開關應安裝在膠帶機兩邊具有檢修通道的地方，且安裝位置應確保檢修人員在緊急情況下操作方便。
    一側的兩臺開關之間的距離為50～60m,將塑膠拉繩系在開關拉板兩側(用繩夾固定),每側繩長不超過25m,而吊環間隔為3m,塑膠拉繩的另一端系在拉簧上(用繩夾固定),且拉簧與緊線器相聯,用緊線器將兩側拉繩張緊,并確保兩側張力均衡(使拉板處于垂直狀態)。開關兩側的緊線器應固定在膠帶機架上,每條塑膠拉繩只能控制一臺開關,相鄰開關不能共用一條塑膠拉繩。

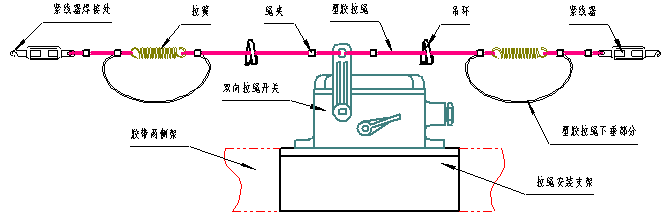

拉繩開關及附件的安裝見圖1-3

注:塑膠拉繩下垂部分長度不小于180mm
電氣安裝

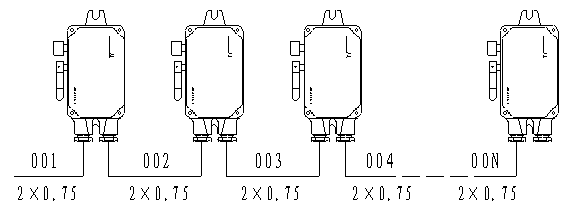

拉繩開關現場電纜配置見圖1-4

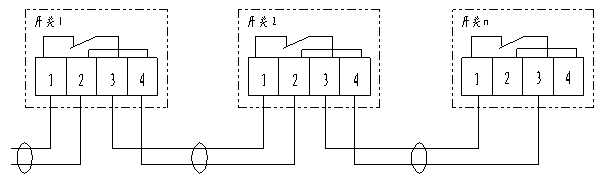

現場安裝兩臺以上拉繩開關接線方法見圖1-5，圖1-5中開關1的1號、2號端子輸出緊急停機信號（常閉接點）。也可參考開關蓋內接線圖
注：?jiǎn)闻_(tái)拉繩開關內部支板線路為1號、3號端子為常閉接點，2號、4號端子為聯接線。
