簡介：
● DB-100型縱向撕裂開關在輸送帶出現由于撕裂、戳破、鉸結處損害或銳利物凸出皮帶時，撕裂開關能給監視人員提供聯鎖報警信號或關掉輸送機,最大限度減少輸送帶的損害。
● DB-100型縱向撕裂開關在安全運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等。
● DB-100型縱向撕裂開關成對安裝在傳送帶兩側，由兩段乙烯外套層的鋼絲纜索連接起來。鋼絲纜繩的一端永久固定在支撐托架上，另一端連接在撕裂開關上的一個彈簧球上。兩段纜繩在輸送帶下形成了一個和皮帶槽型一致的閉合電路。當有物體戳穿或撕裂的皮帶懸吊下來，掃落一條或兩條鋼絲繩時，彈簧球被拉出底座，引起兩側開關動作發出報警信號或關掉輸送機，當事故排除后，再次將鋼珠裝入撕裂開關的定位槽后，手動復位。
應用范圍
● 帶式輸送機
作用
*用于探測皮帶撕裂，戳破或接頭處損壞以及鋒利物凸出皮帶
*皮帶異常，刮掉鋼繩，開關動作，報警或停機
*成對安裝使用，堅固簡單，不需維護
*觸點容量大：125，250或480V/21A
*開關可根據需要接成常開或常閉
*各種防護等級適合于防爆及各類特殊環境
產品特點
● 堅固的鑄鋁外殼帶防護層、靜電防腐涂裝適應于惡劣工礦環境安裝
● 結構簡單牢固、不需維護
● 整體式蓋板設計，易于接線及維修
● 大容量開關觸點，作用力只需要0.9kg即可觸發開關
● 膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可
技術規格
DB-100型縱向撕裂開關
● 接點容量：2個SPDT 400V/10A
● 作用力： 0.9 kg
● 可靠性：50萬次
● 防護等級：IP65
● 環境溫度： -20℃ ~ +80 ℃
● 相對濕度：不大于90％
● 開關額定電壓：20A/125，250或480VAC
● 觸點容量：2個SPDT(單刀雙擲開關)， 10A/500V↓，開關可據需要接成常開或常閉形式
● 1″NPT導線開口(標準型有兩個，防爆型有一個)
● 開關殼體：鑄鋁防風雨外殼，防護等級NEMA4
● 整機重量：5.6kg

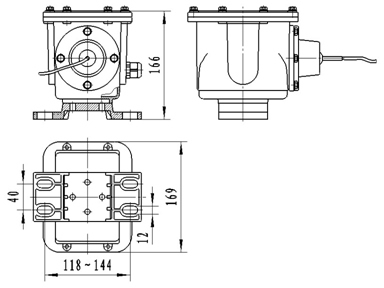

外形尺寸

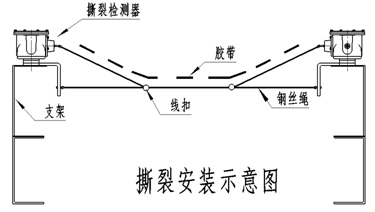

安裝與接線：
● 開關平衡地安裝在機架固定支架上將安裝支架焊在機架上，開關體固定在支架上；
● 將開關以成對的形式安裝在膠帶兩側，用鋼絲繩將兩個開關彈簧球連接，并用吊環鋼絲繩的走式與膠帶平行
● 一條膠帶可安裝多對開關
● 拉繩動作力應適宜，以確保開關可靠復位
● 保持鋼絲繩與膠帶距離為10mm；
● 調節器可用來控制鋼絲繩受力大小，調整后應使動作力滿足技術要求，并將調整螺母鎖緊。
安裝與使用
1、開關平衡地安裝在機架固定支架上。
2、將開關以對的形式安裝在膠帶兩側，用鋼絲繩將兩個。
開關拉環連接，并用吊環使鋼絲繩的走式與膠帶平行。
3、拉繩動作力應適宜，以確保開關可靠復位。
4、一條膠帶可安裝多對開關。
5、安裝支架不隨開關提供，需另購買。
撕裂開關成對安裝在皮帶的兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永久固定在支撐托架上，另一端連接在撕裂開關上的一個彈簧球上。兩段線繩在皮帶下面形成了一個閉合的回路。當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時，即探測出故障。因?yàn)榫€繩的脫離，它把彈簧球拉出底座，引起兩個微動開關發出報警或關掉輸送機。
